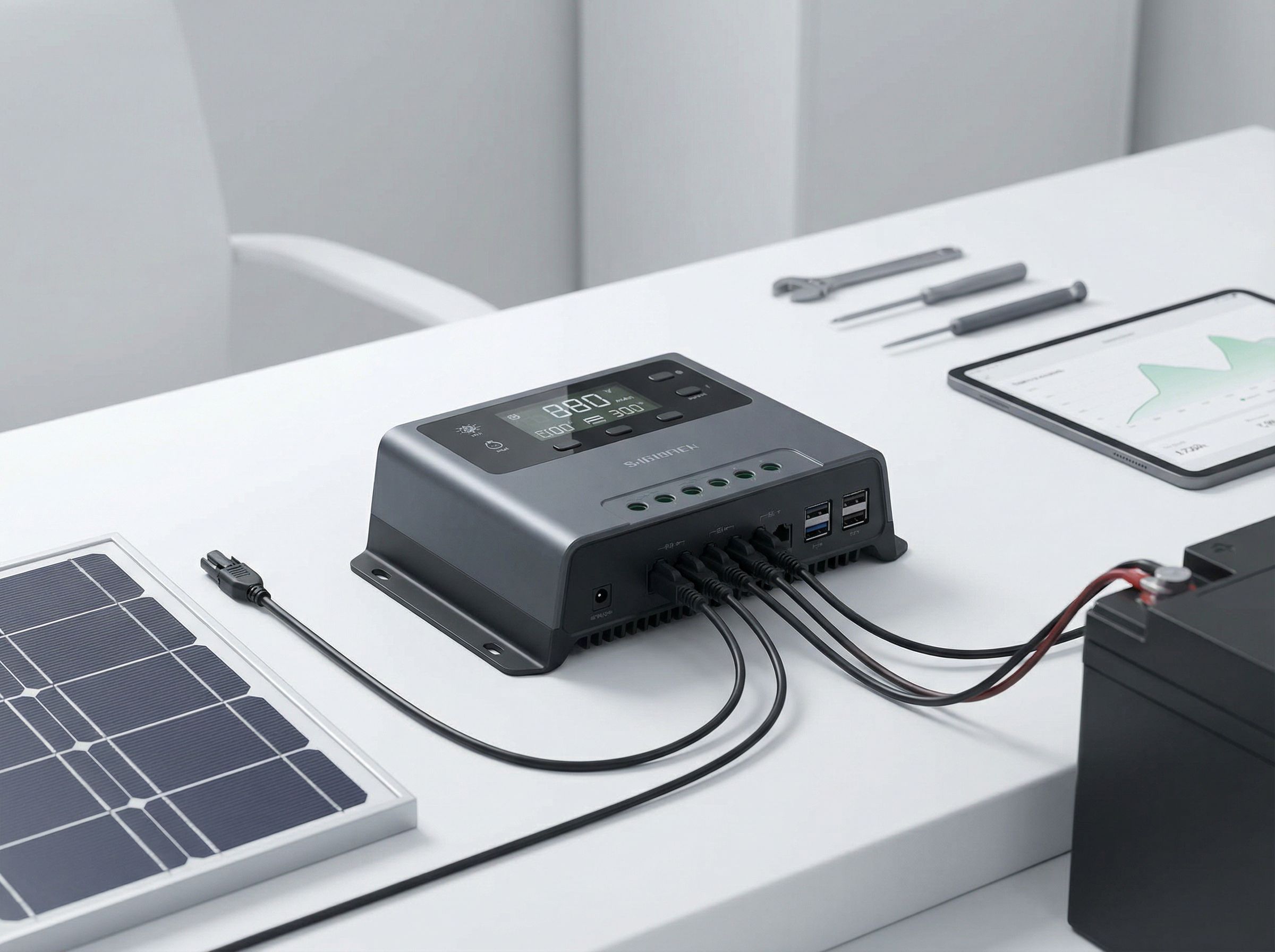

Контролер заряду від сонячної панелі: "мозок" автономної системи
Створення системи резервного або автономного живлення на сонячних батареях — це не просто купівля панелей та акумуляторів. Це складання гармонійного тангему, де кожен елемент виконує свою життєво важливу функцію. І якщо сонячні панелі — це «серце» системи, що генерує енергію, а акумулятори — її «сховище», то контролер заряду від сонячної панелі — це безперечний «мозок». Саме цей невеликий пристрій стоїть на сторожі ефективності, безпеки та довговічності всієї вашої інвестиції. Особливо це критично важливо для систем резервного живлення, які повинні працювати безвідмовно в момент найбільшої потреби.
Навіщо потрібен контролер? Більше, ніж просто регулятор
Багато хто помилково вважає, що основна задача контролера — лише запобігти перезаряду акумулятора. Це лише вершина айсбергу. Якісний контролер для сонячної батареї виконує цілий комплекс функцій:
- Оптимізація зарядного струму: Перетворює напругу з панелі (яка часто значно вища за необхідну для акумулятора) на оптимальну для конкретного етапу заряду.
- Захист від глибокого розряду: Відключає навантаження, коли напруга на акумуляторі падає до критичної мітки, запобігаючи незворотним пошкодженням батареї.
- Забезпечення багатостадійного заряду: Використовує інтелектуальні алгоритми (масовий заряд, абсорбція, вирівнювання, підтримка), що значно продовжує «життя» акумулятора.
- Захист від зворотного струму вночі: Блокує розряд акумулятора через сонячні панелі, коли сонце не світить.
- Моніторинг та індикація: Надає інформацію про напругу, струм заряду, рівень заряду та помилки системи.
Для резервного живлення, яке часто базується на дорогих свинцево-кислотних або літій-залізо-фосфатних (LiFePO4) акумуляторах, ці функції є не просто корисними, а обов'язковими.
Типи контролерів заряду: від простих до інтелектуальних
Вибір типу контролера безпосередньо впливає на ККД усієї системи та швидкість заряду акумуляторів, що критично при обмеженій площі панелей.
PWM (ШІМ) контролери: доступність та простота.
PWM (ШІМ) контролери
Це класичні та доступні пристрої. Вони працюють за принципом широтно-імпульсної модуляції, по суті, підключаючи та відключаючи панель від акумулятора з великою частотою, регулюючи таким чином середній струм заряду. Їхні переваги — низька ціна та надійність. Однак є суттєвий недолік: вони не оптимізують роботу сонячної панелі на максимальній потужності. PWM-контролер «притягує» напругу панелі до напруги акумулятора, внаслідок чого частина потенційної потужності просто втрачається. Це прийнятний вибір для невеликих систем (до 200-300 Вт) з невибагливими свинцевими акумуляторами.
MPPT контролери: максимум ефективності за будь-яких умов.
MPPT контролери
Це наступний крок в еволюції. MPPT контролер заряду (Maximum Power Point Tracking — відстеження точки максимальної потужності) є справжнім «пошуковиком» ефективності. Він постійно сканує вольт-амперну характеристику сонячної панелі, знаходячи ту комбінацію напруги та струму, при якій віддача потужності максимальна. Потім перетворює цю потужність, знижуючи напругу та збільшуючи вихідний струм заряду, щоб ідеально підігнати його під потреби акумулятора.
Ключова перевага MPPT — підвищення ефективності системи на 15-30% порівняно з PWM, особливо в умовах недостатньої освітленості, хмарності або при низьких температурах. Для систем резервного живлення, де потрібно максимально швидко відновити заряд акумуляторів після відключення мережі або в умовах обмеженого сонячного дня, MPPT-технологія є найкращим вибором, незважаючи на вищу вартість.
Особливості вибору контролера для системи резервного живлення
Система, призначена для критично важливих навантажень (освітлення, охоронна сигналізація, циркуляційні насоси, зв'язок, холодильник), вимагає особливо ретельного підходу до вибору контролера.
1. Відповідність напруги та струму
Напруга контролера має відповідати номінальній напрузі вашої акумуляторної батареї (зазвичай 12В, 24В або 48В). Найважливіший параметр — максимальний вхідний струм. Він повинен перевищувати струм короткого замикання (Isc) вашої сонячної батареї з запасом мінімум 25%. Також зверніть увагу на номінальний струм заряду — він визначає, яку максимальну потужність панелей ви можете підключити.
2. Підтримка типів акумуляторів
Сучасні контролери повинні підтримувати профілі зарядки для різних типів акумуляторів: GEL, AGM, заливні свинцево-кислотні та, що все актуальніше, літієві акумулятори (LiFePO4). Для кожного типу існують свої специфічні алгоритми напруги абсорбції та флоатингу. Неправильний профіль скоротить ресурс дорогої батареї.
3. Наявність телеметрії та зв'язку
Для резервного живлення дуже важливо мати можливість дистанційно моніторити стан системи. Шукайте контролери з вбудованим Wi-Fi, Bluetooth або можливістю підключення до загальної шини (CAN, RS485). Це дозволить через додаток на телефоні перевіряти рівень заряду, вироблену енергію та отримувати сповіщення про несправності.
4. Захист від навколишнього середовища та надійність
Контролер повинен мати захист від вологи, пилу (краплезахищений корпус), стійкість до перепадів температур та якісну систему охолодження (радіатор або активний вентилятор). Надійність елементів та репутація виробника тут на першому місці.
5. Додаткові функції для резервних систем
- Керування зовнішнім навантаженням: Наявність окремих виходів для критичного та некритичного навантаження з можливістю налаштування порогів відключення.
- Гібридні можливості: Деякі моделі можуть інтегруватися з мережевим інвертором або мати додатковий вхід для підключення вітрогенератора або іншого джерела.
- Логування даних: Запис параметрів роботи за тривалий період для аналізу ефективності системи.
Контролер заряду для сонячної панелі — це не той елемент, на якому варто економити, особливо коли мова йде про створення надійної системи резервного живлення. Інвестиція в якісний MPPT-контролер з потрібним набором функцій окупиться значною мірою за рахунок підвищеної ефективності, швидшого відновлення заряду акумуляторів та, що найголовніше, значного продовження їхнього терміну служби. Правильно підібраний «мозок» системи забезпечить вам спокій та впевненість у тому, що в критичний момент резервне живлення спрацює так, як потрібно.
