Как подключить солнечную панель к зарядной станции

Солнечные панели и портативные зарядные станции — идеальный тандем для автономного энергоснабжения дома, на даче или в путешествиях. Однако чтобы система работала эффективно и безопасно, важно правильно выполнить подключение солнечной панели к зарядной станции. Несоблюдение базовых правил может привести к потере мощности или даже повреждению оборудования. Рассмотрим ключевые этапы, схемы и рекомендации, которые помогут вам быстро настроить вашу солнечную электростанцию.

Основные компоненты для соединения солнечной батареи с power station

Прежде чем приступить к монтажу, убедитесь, что у вас есть все необходимые элементы. Стандартный набор включает саму солнечную панель (или несколько), портативную зарядную станцию с MPPT-контроллером (или встроенным контроллером заряда) и комплект соединительных кабелей. Большинство современных моделей используют разъемы MC4 или Anderson Powerpole, поэтому важно, чтобы коннекторы на панели и станции совпадали.

Также может понадобиться переходник, если вы покупаете оборудование разных брендов. Например, некоторые станции имеют вход XT60 или специальный порт для солнечных батарей. По рекомендации редакции ComfortShop, перед покупкой стоит проверить спецификации обоих устройств, чтобы избежать необходимости дополнительной пайки или поиска редких адаптеров.

Обратите внимание на максимальное входное напряжение станции. Если вы планируете соединить две панели последовательно, суммарное напряжение не должно превышать лимит устройства. Чаще всего для портативных станций используют панели на 12-24 В с напряжением холостого хода до 50 В.

Схема подключения солнечной панели к станции: пошаговая инструкция

Существует несколько способов, как соединить солнечную батарею с power station, но базовый алгоритм остается неизменным. Прежде всего, разместите панель на солнечном месте под оптимальным углом (обычно 30-45 градусов). Подключите кабель к панели, зафиксировав разъемы MC4 до щелчка, а затем соедините другой конец кабеля со входом станции.

Важно соблюдать полярность: плюс к плюсу, минус к минусу. Большинство современных контроллеров защищены от переполюсовки, но лучше не рисковать. После соединения на дисплее станции должна появиться индикация поступления энергии от солнца. Если этого не произошло, проверьте исправность кабеля и контактов.

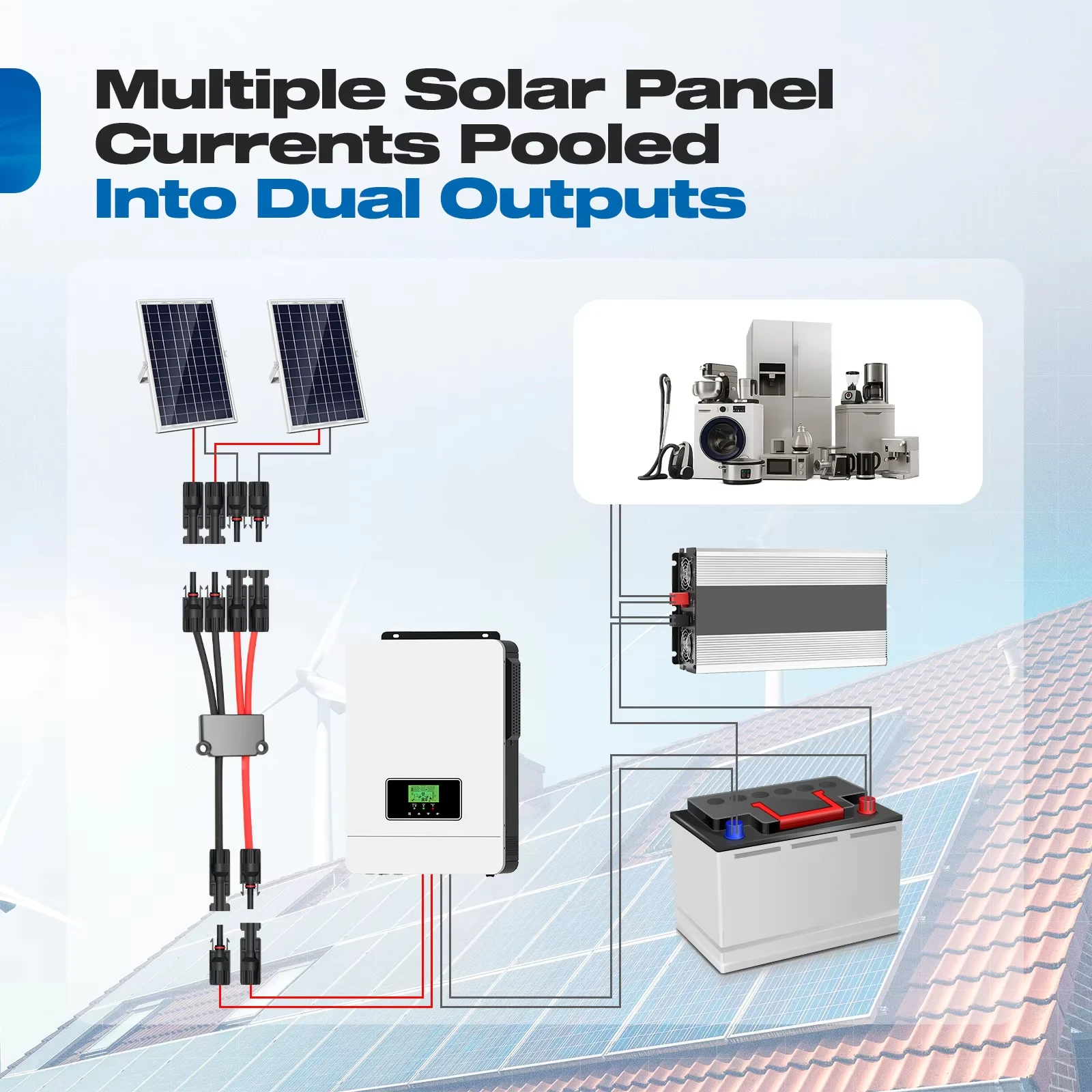

Для систем с несколькими панелями используйте последовательное (для повышения напряжения) или параллельное (для увеличения тока) соединение. Например, две панели по 100 Вт можно соединить параллельно, чтобы получить 200 Вт при том же напряжении. Однако помните: параллельное соединение требует более толстого кабеля, так как ток возрастает.

Выбор правильного кабеля и разъемов для солнечной панели для зарядной станции

Качество соединения напрямую влияет на эффективность зарядки. Используйте только медные многожильные кабели с сечением, рассчитанным на максимальный ток вашей системы. Для панелей мощностью до 200 Вт достаточно кабеля 4-6 мм², для более мощных систем (300-500 Вт) лучше выбрать 10 мм².

Разъемы MC4 являются стандартом для большинства солнечных батарей. Они герметичны и выдерживают высокие токи. Если ваша зарядная станция имеет другой тип входа (например, XT60 или порт DC 5.5/2.1), приобретите соответствующий переходник. Специалисты ComfortShop советуют избегать дешевых "крокодилов" или скруток — это увеличивает сопротивление и риск короткого замыкания.

Отдельно стоит упомянуть об удлинителях. Если панель находится далеко от станции, используйте специальный солнечный кабель достаточного сечения, чтобы минимизировать потери напряжения. Помните: чем длиннее кабель, тем больше потерь, поэтому старайтесь держать расстояние не более 10-15 метров.

Настройка контроллера заряда и мониторинг системы

Хотя большинство портативных станций имеют встроенный контроллер, важно понимать его работу. MPPT-контроллер автоматически отслеживает точку максимальной мощности панели, обеспечивая наивысшую эффективность зарядки. PWM-контроллеры проще и дешевле, но менее эффективны в пасмурную погоду.

После подключения солнечной панели к зарядной станции проверьте настройки: тип аккумулятора (LiFePO4, Li-ion, свинцово-кислотный), напряжение отсечки и ток заряда. Некоторые станции позволяют регулировать эти параметры через приложение на смартфоне. Как отмечают обозреватели ComfortShop, правильная настройка может увеличить срок службы батареи на 20-30%.

Регулярно проверяйте показатели на дисплее: входную мощность от солнца, напряжение панели и состояние заряда аккумулятора. Если мощность значительно ниже ожидаемой, возможно, панель затенена или на ней накопилась пыль. Очистка поверхности панели может существенно улучшить производительность.

Типичные ошибки при подключении и как их избежать

Даже опытные пользователи иногда допускают ошибки. Самая распространенная — превышение максимального входного напряжения станции. Например, подключение двух 24-вольтовых панелей последовательно к станции, рассчитанной на 30 В, может вывести ее из строя. Всегда проверяйте спецификации перед соединением.

Другая частая проблема — использование неподходящих разъемов или поврежденных кабелей. Это приводит к искрению, нагреву контактов и, в худшем случае, пожару. Также не рекомендуется подключать панель к станции, когда она уже полностью заряжена — большинство контроллеров автоматически отключают заряд, но лучше этого избегать.

Не забывайте о защите от влаги. Если вы используете оборудование на открытом воздухе, убедитесь, что все соединения герметичны. Специальные заглушки для разъемов MC4 помогут предотвратить окисление контактов во время дождя или тумана.

Советы по эксплуатации и безопасности солнечной системы

Для безопасной и долговременной работы системы соблюдайте несколько простых правил. Никогда не подключайте солнечную панель к станции, если на ней есть видимые повреждения (трещины, оголенные провода). Перед каждым использованием осматривайте кабели и разъемы на предмет износа.

Если вы планируете оставить систему без присмотра на длительное время (например, на даче), отключите панель от станции, чтобы избежать глубокого разряда аккумулятора из-за ночного потребления. Некоторые станции имеют режим "хранения", который минимизирует потери энергии.

Также важно правильно хранить солнечную панель для зарядной станции зимой или во время длительного простоя. Держите ее в сухом помещении при комнатной температуре, избегая прямого солнечного света. Регулярная проверка состояния контактов и очистка поверхности панели обеспечат стабильную работу системы в течение многих лет.

Часто задаваемые вопросы

Можно ли подключить любую солнечную панель к зарядной станции?

Нет, не любую. Важно, чтобы напряжение панели (Vmp) не превышало максимальное входное напряжение станции, а разъемы (чаще всего MC4 или Anderson) были совместимы.

Как правильно соединить солнечную батарею с power station, чтобы не повредить оборудование?

Сначала подключите кабель к солнечной панели, а затем — к зарядной станции. Отключайте в обратном порядке: сначала от станции, затем от панели.

Какая схема подключения солнечной панели к станции, если панелей несколько?

Если станция поддерживает более высокое напряжение, соединяйте панели последовательно. Если нужен больший ток — параллельно. Всегда проверяйте, чтобы суммарное напряжение не превысило лимит станции.

Можно ли оставлять солнечную панель подключенной к зарядной станции постоянно?

Да, большинство современных станций имеют контроллер заряда, который автоматически прекращает подачу энергии при полном заряде аккумулятора, поэтому это безопасно.
